自動灌裝是一種將液體物料包裝在承載容器內的定量包裝技術，是所有呈液體狀態商品生產銷售過程中不可缺少的步驟，擁有巨大的市場潛力。

傳統的灌裝設備多采用流量定時灌裝技術，易受到灌裝過程中存儲容器內液體的量和壓力影響，導致產品規格參差不齊，作為產品出廠前的必經步驟，相差過大的產品規格在一定程度上影響了最終產量和生產成本。

01、設備簡介

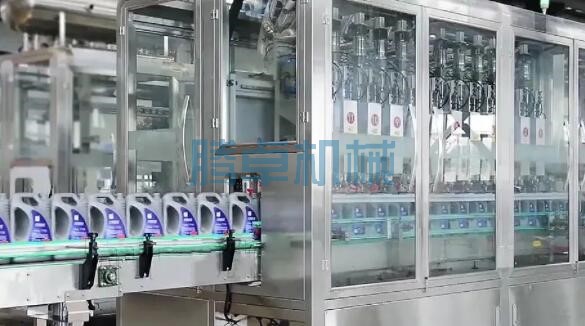

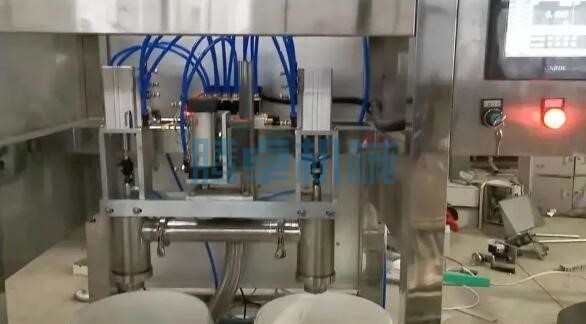

自動稱重灌裝機主要由儲料倉、供料管道、稱重倉、灌裝頭以及自動輸送裝置組成。大部分自動稱重灌裝機根據實際情況可分至1-12路稱重式?動灌裝機。

02、控制方案

設備整體由觸摸屏、稱重系統、數據采集系統、傳送系統四部分組成:

1、觸摸屏：負責系統的數據顯示與控制;

2、由信捷XD系列PLC和XD-E4WT-D組成的稱重系統：整套設備的核心，負責數據運算與處理，相比于傳統的稱重儀表，信捷稱重系統具有速度更快、操作簡單、數據更直觀等多方面優點;

3、由接近開關、稱重傳感器組成的數據采集系統：負責采集物料的重量、位置等信息，傳送給稱重模塊;

4、傳送系統：變頻器配合電機組成傳送系統，負責傳送物料。

03、系統拓撲

04、方案優勢

1、設備性能高：每個稱重單元支持1~4路灌裝，可擴展多個單元。

2、系統模塊化：設備體積小，空間利用率高，可靈活適配多種現場。

3、速度快：擁有三級灌裝速度，可自動調節。

4、精度高：5-20L液體，綜合精確度：0.5%~0.1%。

5、響應快：稱重模塊與PLC內部連接，重量數據快速采樣。
